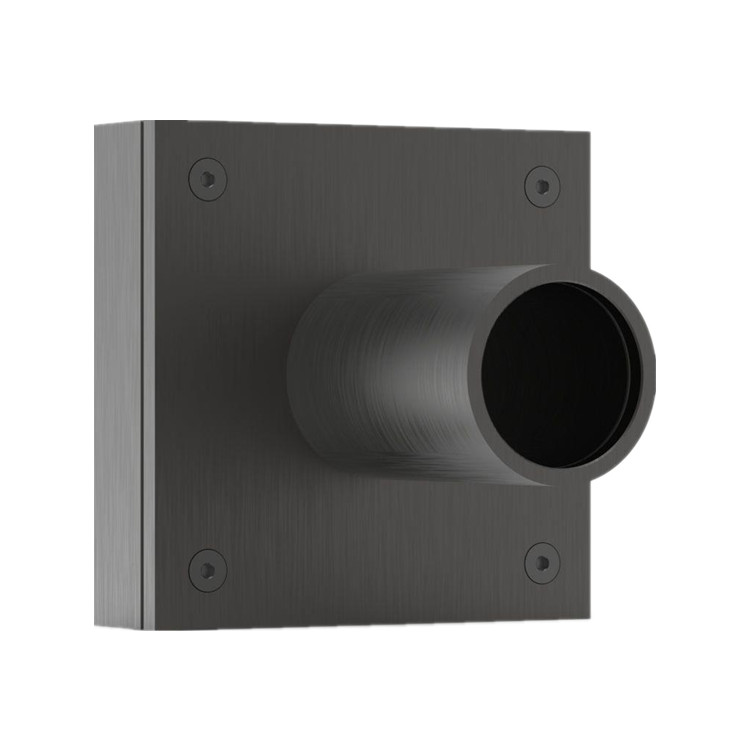

GENTEC探測器THZ12D-3S-VP-D0

品　　牌：GENTEC
型　　號：THZ12D-3S-VP-D0
技術資料： GENTEC-EO探測器THZ12D系列.pdf
閱讀次數：5

產品介紹

THZ12D為熱電堆式，THZ9D為熱電式。每款設備均以耐用性、緊湊性及操作便捷性為設計核心。THZ12D-3S-VP型號配備光學吸收器，在10.6 µm至600 µm波段呈現近乎平坦的光譜吸收特性。寬帶、室溫操作，比Golay單元更易用且成本更低，在整個波長范圍內實現高精度。THZ12D型號支持高達3W連續功率，孔徑范圍覆蓋9至12 mm直徑。THZ-D探測器在單一波長（10.6 µm）下完成校準，并包含10.6 至 440 µm波段的波長校正數據。超出該范圍時，可用于相對測量。所有THZ-D系列均具備高抗電磁干擾設計。THZ-D系列探測器專為用戶友好型功率測量設計，可配合監測器、MAESTRO、U-LINK、INTEGRA或M-LINK系統測量連續波（CW）及/或準連續波（高重復頻率）激光器。

性能特點

相對測量范圍：0.1至30 THz

平坦頻譜響應

高功率測量能力

大孔徑設計

10.6 µm校準標準

選型指南

THZ12D-3S-VP-D0 部件編號：202229

THZ12D-3S-VP-IDR-D0

THZ12D-3S-VP-INT-D0 部件編號：203029

產品結構與細節

THZ-D功率檢測器

校準證書

個人波長校正證書

橡膠蓋

光纖管

可選功能與配件

數字光斬波器 SDC-500 部件編號：202171

Pelican 便攜箱 PEL-#

延長線 EXT-#

支架 STAND-S-233 部件編號：200160

技術參數

產地	加拿大
零件號	202229
Max平均功率	3 W
噪聲等效功率	0.5 μW
光譜范圍	10 至 3000 μm
頻率范圍	0.1 至 30 THz
典型上升時間	3 s
典型功率靈敏度	200 mV/W
功率校準不確定度	± 8.0 %
重復性	± 0.5 %
熱漂移	12 μW/°C
Min可測功率	50 至 100 µW
Max平均功率密度	30 W/cm²
Max能量密度	1 J/cm²
孔徑直徑	12 mm
吸收體	VP

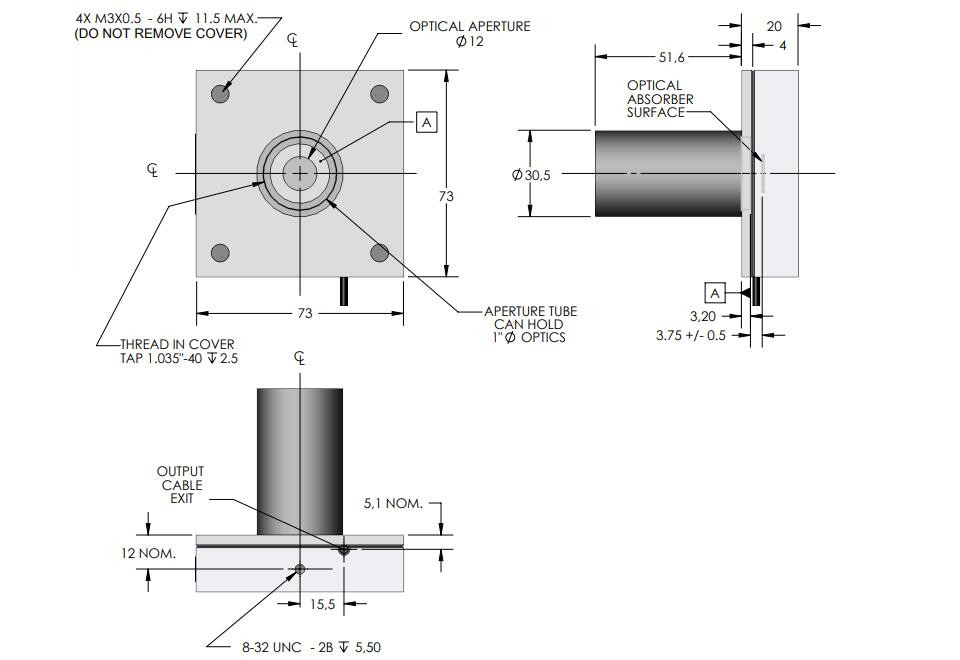

尺寸（H×W×D）	73 x 73 x 20 mm（含管時D 72 mm）
重量	0.32 kg
