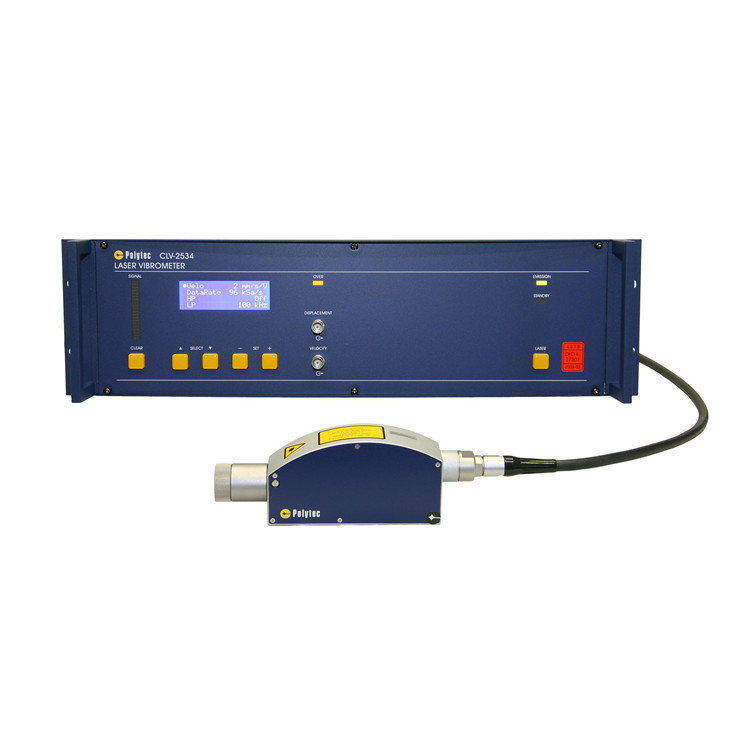

CLV-2534 緊湊型激光測振儀設計靈活、性價比高，可用于非接觸式高精度振動測量。CLV-2534 是接觸式傳感器的適配替代品，它去除了質量負荷，同時提供μm級的探頭，操作簡單，距離遠，精度高。CLV-2534 有多種選件，包括集成攝像機、超聲波積分器和顯微鏡物鏡，可實現許多關鍵應用，包括微結構動態測量、在線質量檢測以及汽車和航空航天組件的頻率響應測量。通過將激光器集成到控制器中，并使用光纖電纜為測振頭提供激光電源，改進了放置、安裝和定位選項，同時又不影響測量精度。除激光器外，控制器還集成了信號處理電子元件、電源和激光干涉儀。作為一個系統，振動速度的測量帶寬為 3.2 MHz，速度高達 10 m/s。如果進行實時位移測量，可選的積分器可提供直接讀數。

非接觸式激光測量避免了傳統接觸式傳感器的缺點

直接速度輸出和可選位移輸出

帶寬高達 3.2 MHz，速度高達 10 m/s，線性度高

緊湊型測振頭，設計堅固耐用（IP 64），適用于制造環境

低噪音、高光學靈敏度，工作距離范圍廣

內置 CCD 攝像頭，用于目視監控測試結構（選件）

CLV-2534-2 大帶寬振動計，高達 3.2 MHz 的帶寬

CLV-2534-3 高精度振動計，0.02 µm/s的高分辨率，數字解碼

• VIB-A-534-CAM：提供 NTSC 輸出信號的視頻攝像機選件
• VIB-A-534-CAP：提供 PAL 輸出信號的視頻攝像機選件
• VIB-A-10xLENS：10 倍顯微物鏡，在 37.3 mm 偏移距離上提供 3 µm 的激光光斑直徑
• VIB-A-20xLENS：20 倍顯微鏡物鏡，在 21.7 mm 偏移距離上提供 1.5 µm 的激光光斑直徑
• VIB-A-510 照明單元：LED 光源可為測試對象提供同軸照明
• VIB-A-520 遠攝鏡頭：遠攝鏡頭，用于需要在較遠距離上測量小物體的應用。固定工作距離為 320 mm；視場角為 3.8 x 2.9 mm，激光光斑直徑為 15 μm
• VIB-A-530 90° 光束偏轉裝置：安裝在 CLV-2534 標準物鏡上，可對激光束進行 90 度偏轉。探頭直徑為 15 mm
• VIB-A-531 90° 光束/視頻偏轉裝置：安裝在 CLV-2534 標準物鏡上，可對激光光束和視頻圖像進行 90 度偏轉
• 定位設備
• 用于 CLV-2534 的專用數據采集軟件包

產地：德國

激光類型：氦氖 (HeNe)

激光防護等級：2 級，<1 mW

激光波長：633 nm，可見紅色激光束

范圍：10、100、1000 mm s^-1/V

滿刻度（峰值）：0.1；1.0；10 (7.5) m/s

頻率下限：0.5 Hz

頻率上限：250；3000；3200 kHz

分辨率（典型值）：0.2；0.5；2.5 µm s^-1/√Hz

加速度：16000；1900000；15300000 g

線性誤差：± 1

Min間距：200 mm（不含光學附件）

Min光斑直徑：1.5 µm（使用 VIB-A-20xLENS 20X 物鏡）

Max可見度：295 mm + n - 204 mm; n = 0; 1; 2; ...

攝像機類型：W" CCD 彩色板攝像機

有效像素（高 x 低）：510 x 492

鏡頭：F 4.5

快門速度：1/60 至 1/100,000 全自動

視頻輸出：復合 (CVBS)，1 Vp-p @ 75 Ω，BNC

分量：振動計控制器

尺寸（長 x 寬 x 高）：450 x 355 x 150 mm（17.7 x 14.0 x 5.9 英寸）

重量：11 kg（24.3 磅）

外殼防護：I（保護接地）

電源：100 至 240 VAC ±10 %, 50/60 Hz, max.75 W

環境溫度：+5 至 +40 ℃ (41 至 104 ℉)

存儲溫度：-10 至 +65 ℃ (14 至 149 ℉)

相對濕度：Max 80 %，無冷凝

光纜長度：3 米（控制器至緊湊型傳感器頭）

輸出電壓：± 10 V

接口：RS-232，Max 115 kBd，用于測振儀控制的串行接口

濾波器 高通濾波器：100 Hz/off

低通濾波器：5 kHz/20 kHz/100 kHz/關閉

跟蹤濾波器：慢/快/關

硬盤驅動器測試、質量保證和生產測試、焊線、打印機、噴墨、超聲波致動器、MEMS、一般研發
