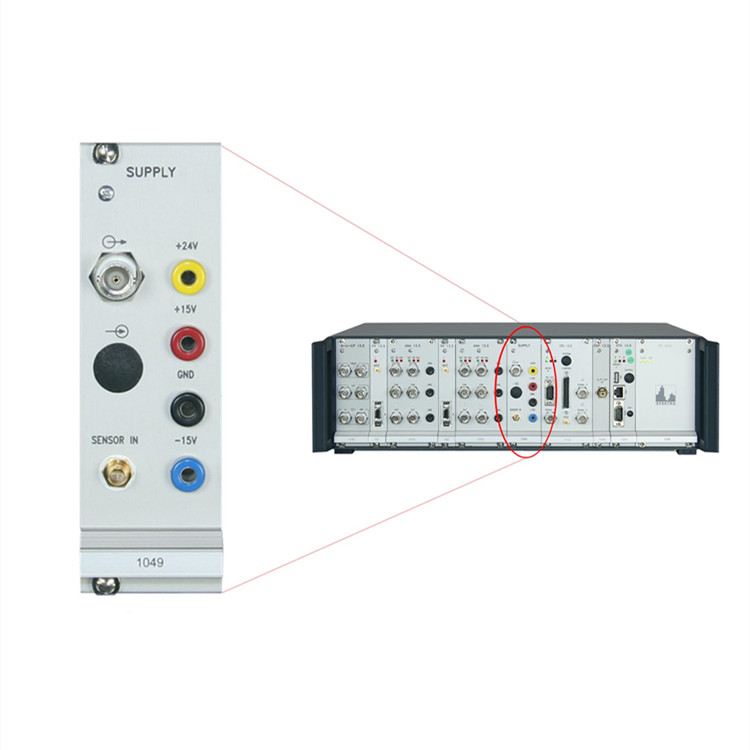

為各種類型的傳感器供電，使其適應測量設備的電壓輸入。傳感器連接到供電模塊的輸入端。信號輸出端可直接連接 CS18 VCU 輸入端。也可作為 VCU 插件模塊 “外部傳感器電源 ”使用，用于電橋和壓阻傳感器的 PR 模塊

為傳感器提供典型電源電壓

防短路電源

傳感器輸出信號的預處理

阻抗轉換器

可選直流去除：高通 0.01 Hz

為各種傳感器類型定制的設計

組件

用于 CS18 SRS-35 振動控制系統的插槽，SPEKTRA

傳感器輸入/信號輸出連接，LED 顯示屏

定制引腳分配和連接器

1 至 4 個通道

為傳感器量身定制的電源

產地：德國

單極：+ 15 VDC，+/- 2%（D、P、K 型）或：+ 5 至 + 15 VDC

雙極：+ 15 VDC , -15 VDC , +/- 2 % （E 型）或：+/- 5 至 +/- 15 VDC

電流：Max 100 mA（受多熔絲保護）

差分輸入（D、E、K 型）

增益（0 至 5 kHz）：1 +/- 0.02 %

增益（0 至 10 kHz）：1 +/- 0.05 %

增益（0 至 20 kHz）：1 +/- 0.2 %

增益（0 至 50 kHz）：1 +/- 1 % (U_imax=1 V)

信號延遲：0.4 µs（典型值）（<=20 kHz；20 至 50 kHz，1 V）

電壓范圍：+/-10 V_peak

接地相關輸入（P 型）

增益（0 至 10 kHz）：1 +/- 0.02 %

增益（0 至 50 kHz）：1 +/- 0.1 %

信號延遲：0.2 µs（典型值）

電壓范圍：+/- 10 V_peak

正常輸入電阻：10 Ω

P 型（+15 VDC）：PCB 3701_（單極）

D 型（+15 VDC）：Dytran 7500A_（差分）

K 型（+15 VDC）：Kistler 83_（差分）

E 型（+15 VDC）：Endevco 7290A（差分式）

經認證的校準實驗室、研發領域的測量設備監控、汽車行業的碰撞測試實驗室、傳感器生產的質量保證
